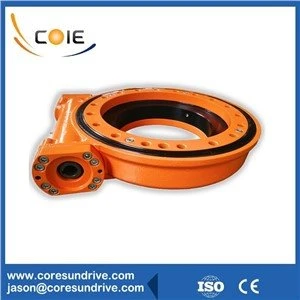

WH सीरीज़ स्लीव ड्राइव एक भारी रोटरी ड्राइव है। अधिक से अधिक लोकप्रिय उत्पाद के रूप में, इसका उच्च उपयोग मूल्यांकन है और इसका व्यापक रूप से उपयोग किया जाता है। यह क्रेन, सन पैट्रोल सोलर एनर्जी, ऑटोमेशन इक्विपमेंट, एरियल वर्क वाहन और अन्य मैकेनिकल उपकरणों में आवश्यक है।
उत्पादन विवरण:
|
नमूना |
WH12 |
ब्रांड |
कोरसुन ड्राइव |
|
आवेदन |
निर्माण तंत्र |
प्रकार |
भारी भार |
|
सामग्री |
42CRMO, 50mn |
आउटपुट टॉर्क (अधिकतम) |
6.81kn.m |
|
टिल्टिंग मोमेंट (मैक्स।) |
55.3kn.m |
होल्डिंग टॉर्क |
51.2kn.m |
|
स्थैतिक अक्षीय रेटिंग |
725KN |
स्थैतिक रेडियल रेटिंग |
270kn |
|
गियर अनुपात |
77:1 |
क्षमता |
40% |
Coresun ड्राइव स्लीविंग ड्राइव सटीक गति प्रौद्योगिकी को नियोजित करते हैं जो गियरिंग के एक चरण में एक बड़ा अनुपात प्रदान करता है। स्लीव बेयरिंग (जिसे स्लीविंग रिंग्स के रूप में भी जाना जाता है) और गियर को एक कम प्रोफ़ाइल, स्व-रिटेनिंग और रेडी-टू-इंस्टॉल आवास में वजन बनाम प्रदर्शन के लिए अनुकूलित किया जाता है।
WH स्लीव ड्राइव के लाभ
यह एक भारी-भरकम स्लीव ड्राइव है जिसमें बड़े टॉर्क और सेल्फ-लॉकिंग फ़ंक्शन हैं। डब्ल्यूएच सीरीज़ हेवी-ड्यूटी रोटरी ड्राइव के मुख्य घटक के रूप में, स्लीविंग असर को अपनाते हैं, वे बड़े रेडियल और अक्षीय भार और मजबूत ओवरटर्निंग टॉर्क (हवा प्रतिरोध के लिए प्रतिरोध) को सहन कर सकते हैं। वे स्थापित करने में आसान हैं, बनाए रखने में आसान हैं, एक बड़ी रेंज, मल्टी टूथ मेशिंग ट्रांसमिशन और बड़े टोक़ में इंस्टॉलेशन स्पेस को बचाते हैं, इसलिए ट्रांसमिशन स्थिर है और शोर बहुत छोटा है, जो कि स्लीव ड्राइव में सेल्फ-लॉकिंग फ़ंक्शन और पोजिशनिंग फ़ंक्शन है, जो रिवर्स सेल्फ-लॉकिंग का एहसास कर सकता है और सुरक्षा सुरक्षा की भूमिका निभा सकता है। यह उपयोगकर्ताओं को अधिक आश्वस्त महसूस कर सकता है और मुख्य इंजन के ऑपरेशन स्थिरता और सुरक्षा कारक में बहुत सुधार कर सकता है।
WH SLEWING ड्राइव एक प्रकार का उच्च एकीकृत पूर्ण सर्कल रोटरी मंदी तंत्र है, और इसकी विशेषताएं इससे अधिक हैं। अधिकतम और न्यूनतम रोटरी ड्राइव भागों को चला सकता है और दर्जनों बार अंतर लोड कर सकता है, लेकिन उनके आयाम, विशेष रूप से ट्रांसमिशन श्रृंखला के अक्षीय आयाम, में बहुत कम अंतर है, जो श्रृंखला ट्रांसमिशन कनेक्टिंग भागों के संरचनात्मक रूप के समतल करने के लिए अनुकूल है, ताकि पूरे यांत्रिक उपकरणों को बनाने के लिए और यह सिकुड़ जाए। पारंपरिक गियर ड्राइव की तुलना में, कृमि गियर WH SLEW ड्राइव को अपेक्षाकृत बड़ा कमी अनुपात मिल सकता है। कुछ मामलों में, यह मुख्य इंजन के लिए रिड्यूसर भागों को बचा सकता है, ताकि ग्राहकों के लिए खरीद लागत को कम किया जा सके और मुख्य इंजन की विफलता दर को बहुत कम किया जा सके।
एरियल वर्किंग प्लेटफॉर्म और ट्रक माउंटेड क्रेन एप्लीकेशन
